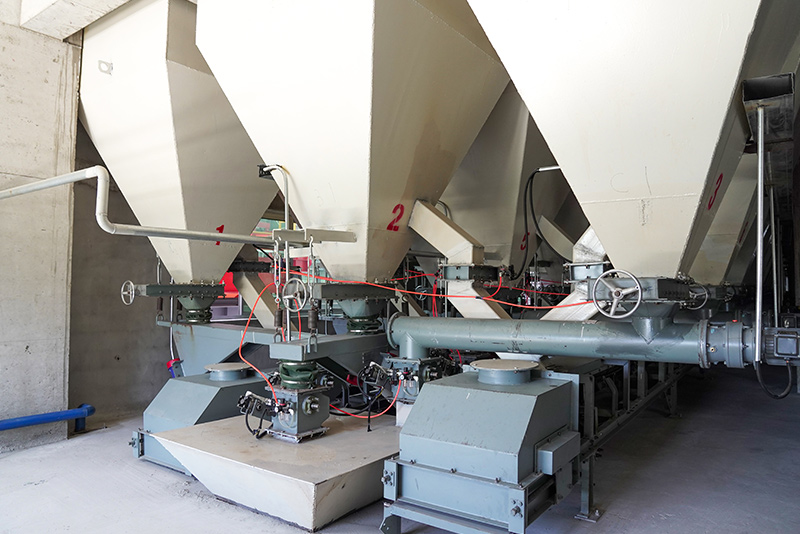

我國(guó)有豐富的優(yōu)質(zhì)菱鎂礦石，氧化鎂含量高，又易于開(kāi)采，因此，被廣泛用作電熔氧化鎂的原料。采用菱鎂石作原料，碳酸鎂分解產(chǎn)生CO2氣體，由于有大量氣體從爐內(nèi)排出影響著電熔過(guò)程的進(jìn)行：

MgCO3→MgO+CO2↑

      對(duì)電熔氧化鎂的結(jié)晶帶的形成均有不利影響，由于大量塵料飛損，使物料損耗和能量消耗增高，也惡化了車間生產(chǎn)環(huán)境。但由于優(yōu)質(zhì)菱鎂礦石容易獲得，價(jià)格很低廉，所以，仍是我國(guó)電熔氧化鎂用得最多最廣泛的原料。

      冷卻著的熔體進(jìn)行的物理過(guò)程如下：在初期，時(shí)間從零t1，熔體的外周，熔體放出潛熱，因而結(jié)晶速度為零，接著時(shí)間從t1到t2,在熔器邊周產(chǎn)生晶核，晶體快速長(zhǎng)大，晶面缺陷進(jìn)行修正。時(shí)間從t2到t3，結(jié)晶面向中心移動(dòng)，并形成柱狀結(jié)晶殼。時(shí)間從t1到t4，結(jié)晶面向中心移動(dòng)減慢形成縮孔。這個(gè)過(guò)程最長(zhǎng)，結(jié)晶速度更低，在熔體中心，在剩余玻璃相中結(jié)晶體長(zhǎng)大，晶體很大。結(jié)晶過(guò)程存在著兩個(gè)階段，時(shí)間從t1到t2和t4到t5。對(duì)于前者，結(jié)晶速度很大，結(jié)晶顆粒很細(xì)。對(duì)于后者，結(jié)晶速度很小，晶體顆粒很大。在兩個(gè)階段的過(guò)渡階段中，形成不同數(shù)量的長(zhǎng)柱狀晶體，顆粒大小介于兩階段之間。
